Spesialis Elektronik – Cara Mematikan Timer UPS PROLINK PRO700
UPS (Uninterruptible Power Supply) berfungsi sebagai penyedia tenaga listrik sementara jika listrik PLN mati, Kebanyakan UPS di proteksi oleh timer agar tidak meyala melebihi batas waktu tertentu, hal tersebut juga tentu saja berfungsi untuk menjaga battery agar tidak cepat rusak (drop). maka dari itu di postingan kali ini saya akan membagikan tips bagaimana cara agar ups tersebut menyala menggunakan battery lebih lama bahkan hingga battery habis.

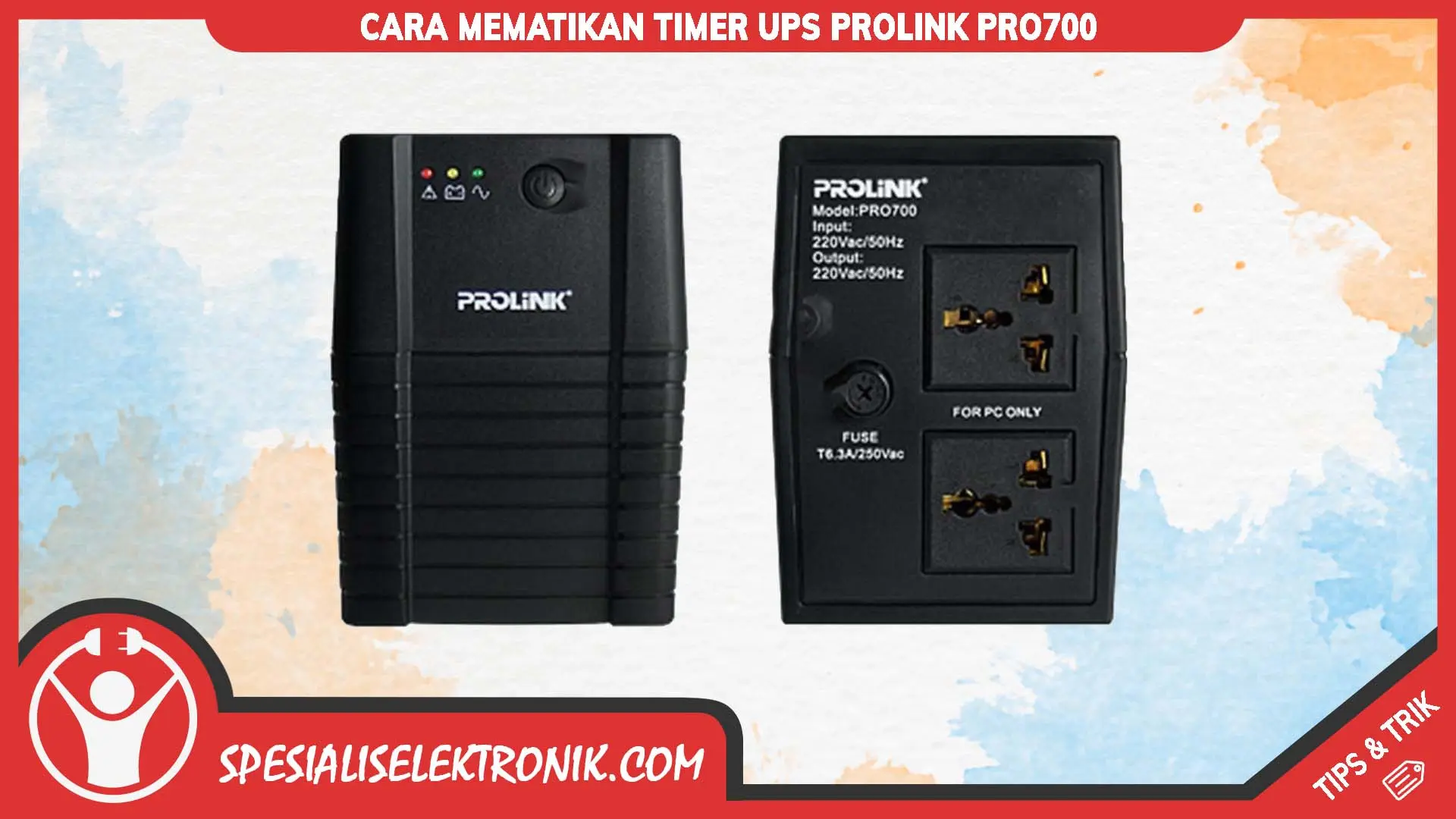

UPS yang akan saya modifikasi:
Spesifikasi UPS
- Merek : PROLINK
- Tipe : PRO700
- Input Tegangan : 140 – 300V ± 5VAC / > 40Hz, Phase : Single + GND
- Daya Keluaran : 455Watts / 650 VA
- Output Tegangan : 230VAC +11% -17%, 230VAC ± 10% / 50Hz ± 1Hz (Battery Mode
- Backup Time : 8 ~ 20 minutes (Depending on Load), Charge 90% Capacity (8 hours)
Langkah Modifikasi
Kita lepas kesing UPS tersebut yg memiliki 4 baut dibagian bawah.
Setelah terlepas dan terbuka kesing tersebut lepaskan Kabel konektor Baterai Aki dan soket – soket yang menghalangi pengambilan board UPS.

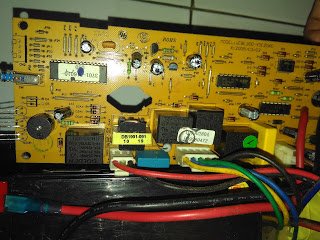

Dalam kasus ini yang menyebabkan kinerja UPS hanya beberapa menit adalah bagian IC Protect yang tertulis 3701-01xxx-030 fungsi IC ini dalam beberapa menit sampai batas waktu tertentu UPS otomatis akan mati. Berikut cara memodifikasi ic tersebut untuk mematikan timer pada UPS:
- Cari pin IC 3701xxxx no 22
- jamper pin no 22 ke ground
- ground terdapat bagian capasitor negatif 5v
