  • DIY Lampu Latar Belakang Monitor
Agustus 11, 2022
Spesialis Elektronik
Spesialis Elektronik
Minggu, 18 Juli 2021 / Published in DIY

DIY Lampu Latar Belakang Monitor

Daftar Isi

  • Anda akan membutuhkan komponen berikut:
  • Langkah 1: Tonton Video Tutorialnya!
  • Langkah 2: Menguji Strip LED Anda
  • Langkah 3: Memasang LED Strip Ke Monitor Anda
  • Langkah 4: Menyolder Semua Komponen
    • lampiran
  • Langkah 5: Konfigurasi Perangkat Lunak
  • Langkah 6: Duduk, Santai, dan Nikmati!

Anda akan membutuhkan komponen berikut:

  • Individually addressable RGB LED strip
  • Arduino Nano
  • Mini breadboard
  • A few breadboard cables
  • 12V DC Power Adapter
  • Double sided tape
  • 4-5 Paperclips
  • Zip Ties

Langkah 1: Tonton Video Tutorialnya!

https://youtube.com/watch?v=QKCfamCbS7k%3Ffeature%3Doembed

Langkah 2: Menguji Strip LED Anda

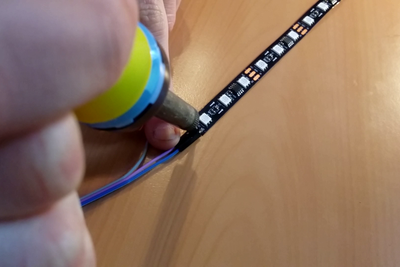

Testing Your LED Strip
Testing Your LED Strip

Akan sangat merepotkan untuk melepas strip LED ketika ternyata salah satu LED tidak berfungsi. Oleh karena itu, ada baiknya Anda menyolder kabel sementara ke strip LED dan mengujinya menggunakan Arduino, adaptor daya, dan file .ino (dapat diunduh pada langkah 3). Unggah .ino ke Arduino Anda. Anda belum perlu mengonfigurasi apa pun. Anda akan melihat beberapa warna melambai melalui strip LED.

Anda dapat memasang strip LED menggunakan gambar yang disediakan di langkah ini.

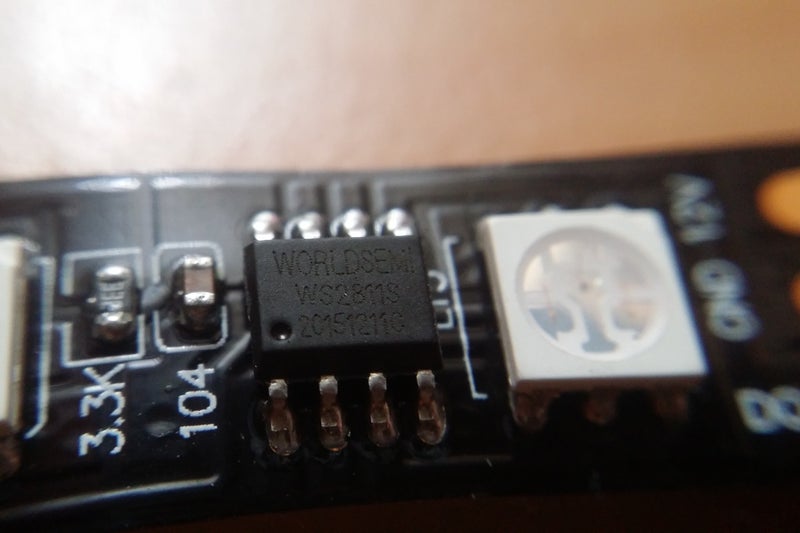

Strip LED saya (tautan dalam daftar bagian) menggunakan IC WS2811 untuk mengontrol 3 LED satu per satu.

Langkah 3: Memasang LED Strip Ke Monitor Anda

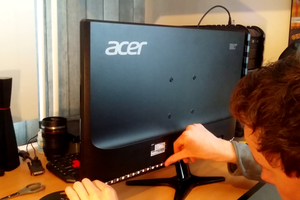

Mounting the Electronics Onto Your Monitor
Mounting the Electronics Onto Your Monitor
Mounting the Electronics Onto Your Monitor

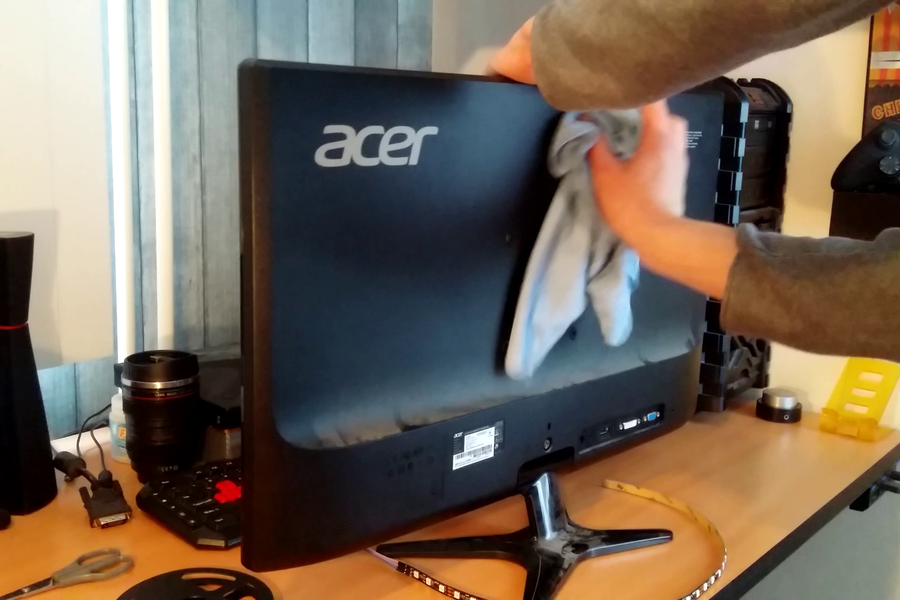

Sebelum menempelkan strip LED ke bagian belakang monitor Anda, pastikan untuk membersihkannya sebaik mungkin.
Untuk menghilangkan debu saya sarankan menggunakan kain serat.

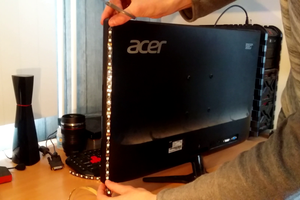

Setelah Anda yakin permukaannya bersih, Anda dapat mengukur panjang strip LED dengan memegangnya di samping monitor Anda dan memotongnya ke ukuran yang tepat. Pastikan strip di sisi yang berlawanan memiliki panjang yang sama.
Setelah Anda memotong semua bagian dengan ukuran yang tepat, Anda dapat menempelkannya di bagian belakang monitor Anda. Karena lem biasanya bukan kualitas terbaik, saya sarankan menggunakan beberapa potong selotip dua sisi untuk meningkatkan kelengketan strip.

IMPORTANT: Make sure the arrows on the LED strips circle around your monitor! If you mess this up you have to start all over!

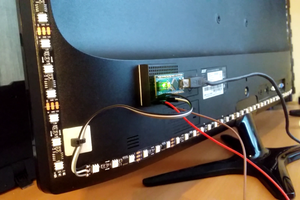

Setelah strip terpasang, Anda dapat memasang papan tempat memotong roti dengan Arduino Nano ke bagian belakang monitor Anda. Pastikan untuk memasangnya di tempat yang nyaman, karena Anda harus dapat mencolokkan kabel USB ke komputer Anda nanti dalam proyek ini.

Langkah 4: Menyolder Semua Komponen

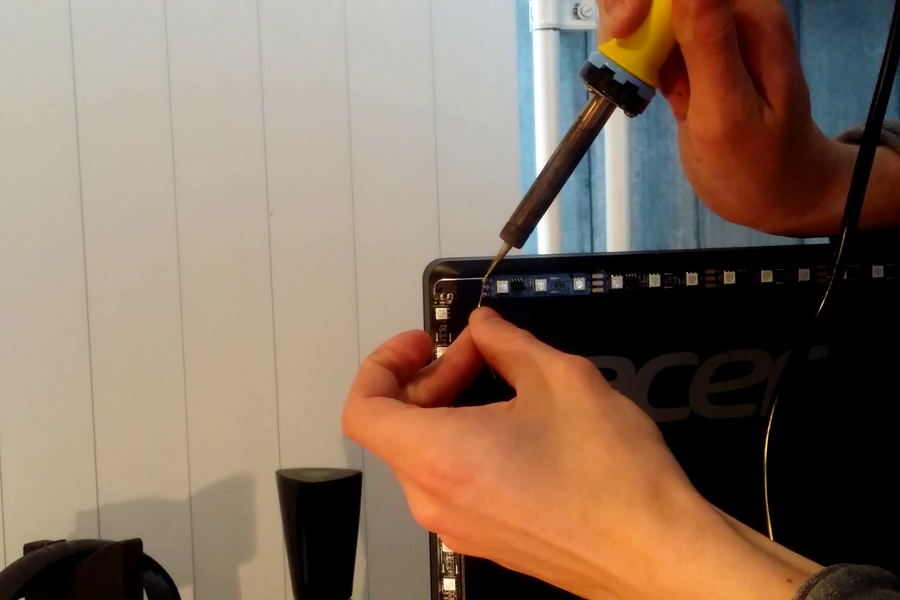

Soldering All the Electronics
Soldering All the Electronics
Soldering All the Electronics
Soldering All the Electronics

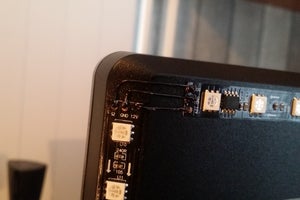

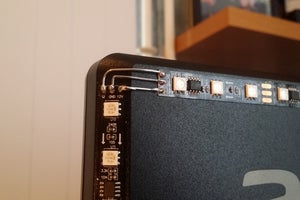

Untuk menyolder strip LED saya menggunakan beberapa klip kertas dan menekuk/memotongnya ke ukuran yang sesuai.
Setelah itu saya menyoldernya ke strip LED untuk menghubungkannya. Anda dapat menggunakan beberapa tabung menyusut untuk mencegah korsleting, tetapi dalam kasus saya, saya tidak membutuhkannya. Untuk membuatnya terlihat sedikit lebih baik saya menggunakan spidol permanen untuk memberikan klip kertas “kabel” warna hitam.

Sekarang hubungkan strip LED ke Arduino menggunakan skema yang sama seperti yang ditunjukkan pada langkah 1. Colokkan kabel USB, instal perpustakaan FastLED dan unggah kode yang disediakan pada langkah ini ke Arduino Anda.

Anda juga dapat menghubungkan adaptor daya sekarang karena kita sudah selesai memasang kabel.

lampiran

  • bambilight.ino

Langkah 5: Konfigurasi Perangkat Lunak

Configuring the Software

Unduh file Bambilight (tautan di pendahuluan).

Buka file .ino dan edit baris berikut agar sesuai dengan situasi Anda:

#define NUM_LEDS 38
#define BRIGHTNESS 100

Sekarang unggah file ke Arduino Anda.

Buka Bambilight.exe yang terletak di “[Lokasi Anda menyimpan folder Bambilight]\Bambilight-master\Bambilight-master\Binary”.

Sekarang konfigurasikan sesuai keinginan Anda dan uji menggunakan video uji seperti ini.

Setelah Anda puas dengan hasilnya, Anda dapat meminimalkan program Bambilight.

Langkah 6: Duduk, Santai, dan Nikmati!

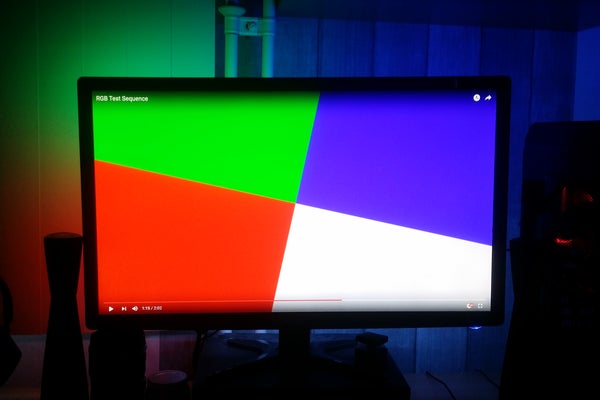

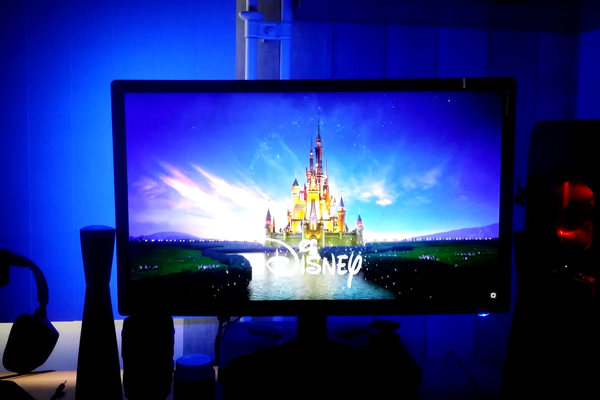

Sit Back, Relax and Enjoy!
Sit Back, Relax and Enjoy!

Dan……… selesai! Sekarang yang tersisa adalah mengambil popcorn dan soda dan menikmati film favorit Anda!

Terimakasih telah membaca postingan ini, semoga dapat menambah ilmu pengetahuan kita. Tolong bantu saya dengan membagikan postingan ini. Terimakasih 🙂
