Instalasi UPS yang baik dan benar

A. Informasi Keselamatan

• Patuhi semua peraturan listrik lokal dan nasional.
• Penyambungan kabel harus dilakukan oleh ahli listrik.
• Perubahan dan modifikasi yang dilakukan pada unit UPS yang tidak disetujui secara tertulis dapat membatalkan garansi.
• UPS ditujukan hanya untuk penggunaan dalam ruangan.
• Jangan operasikan UPS di bawah sinar matahari langsung, bila terkena cairan, maupun di tempat yang sangat berdebu atau lembab.
• Pastikan ventilasi udara pada UPS tidak terhalang. Sediakan ruang yang cukup untuk ventilasi yang benar.
• Untuk UPS dengan kabel daya yang terpasang dari pabrik, sambungkan kabel daya UPS langsung ke
• stopkontak. Jangan gunakan pelindung kejutan atau kabel perpanjangan.
• Peralatan ini berat. Selalu lakukan teknik pengangkatan yang aman sesuai dengan berat peralatan ini.
• Bobot baterai cukup berat. Keluarkan baterai sebelum memasang UPS dan unit baterai eksternal di rak.
• Selalu pasang baterai external di bawah pada konfigurasi pemasangan rak. UPS harus dipasang di atas baterai external.
• Selalu pasang peralatan tambahan di atas UPS dengan konfigurasi pemasangan rak.
• Informasi keamanan tambahan terdapat di Pedoman Keamanan yang diberikan bersama unit UPS.

B. Melepas Modul Baterai

Gunakan pegangan modul baterai untuk mengangkat dan menggeser modul baterai keluar dari UPS.

HATI-HATI RISIKO PERALATAN RUBUH

• Peralatan ini berat. Berat masing-masing modul baterai adalah 17 kg (37 lb).
• Selalu lakukan teknik pengangkatan yang aman sesuai dengan berat peralatan ini.
• Lepas modul baterai sebelum memasang UPS.
• Gunakan gagang modul baterai untuk menggeser modul baterai masuk atau keluar dari UPS.
• Jangan gunakan gagang modul baterai untuk mengangkat atau membawa modul baterai.

C. Pemasangan pada Rak

Lihat Panduan Pemasangan Kit Rel untuk petunjuk tentang pemasangan rel.

HATI-HATI RISIKO PERALATAN RUBUH

• Peralatan ini berat. Selalu lakukan teknik pengangkatan yang aman sesuai dengan berat peralatan ini.
• Gunakan selalu sekrup dalam jumlah yang disarankan untuk mengencangkan braket ke UPS.
• Gunakan selalu sekrup dan mur rangka dalam jumlah yang disarankan untuk mengencangkan UPS ke rak.
• Selalu pasang UPS di bagian bawah rak.
• Selalu pasang XLBP di bawah UPS dalam rak.

D. Pemasangan Menara / Tower

HATI-HATI RISIKO PERALATAN RUBUH

• Peralatan ini berat. Berat masing-masing modul baterai adalah 17 kg.
• Selalu lakukan teknik pengangkatan yang aman sesuai dengan berat peralatan ini.
• Lepas modul baterai sebelum memasang UPS.
• Gunakan gagang modul baterai untuk menggeser modul baterai masuk atau keluar dari UPS.
• Jangan gunakan gagang modul baterai untuk mengangkat atau membawa modul baterai.

E. Memasang kabel UPS secara kasar (hardwire)

HATI-HATI RISIKO TERSETRUM LISTRIK

• Lepas pemutus sirkuit input induk (MCB) sebelum memasang atau menservis UPS maupun perangkat tersambung.
• Lepas baterai internal dan eksternal sebelum memasang atau menservis UPS maupun perangkat tersambung.
• UPS memiliki baterai internal dan eksternal yang dapat menimbulkan bahaya kejutan bahkan setelah dilepas dari sirkuit induk.
• UPS berkabel AC dan outlet yang dapat disambungkan mungkin memperoleh arus dari remote atau kontrol otomatis.
• Lepas perangkat dari UPS sebelum menservis perangkat apapun.
• Jangan gunakan UPS sebagai pemutus sambungan aman.
• Gunakan pelindung tekukan jenis snap-in yang disertakan.

F. Menyambungkan Beban ke UPS

1. UPS dilengkapi sekrup koneksi pembumian casis yang terletak pada panel belakang, untuk menghubungkan kabel arde pada perangkat voltase transien. Sebelum menyambungkan kabel arde, pastikan UPS TIDAK tersambung ke stopkontak atau daya baterai.
2. Hubungkan perlengkapan ke UPS
3. Baterai akan mengisi dengan kapasitas 90% selama tiga jam pertama operasi normal. Jangan berharap baterai bekerja penuh selama periode pengisian awal ini.
4. Tambahkan aksesori opsional Network Management Card (NMC) yang terdapat pada panel depan atau belakang.
5. Untuk pengamanan sistem komputer secara optimal, instal perangkat lunak pemantauan / monitoring UPS.

G. Pematian Daya Darurat

Daya output dapat dinonaktifkan pada kondisi darurat dengan menutup (mengaktifkan) saklar yang tersambung ke EPO (tombol penonaktifan daya).

Patuhi semua kode listrik lokal dan nasional.

• Saklar ini harus dihubungkan dengan kontak saklar yang normalnya terbuka. Tidak diperlukan tegangan eksternal. Dalam kondisi tertutup, arus yang digunakan adalah 2 mA.
• Sakelar EPO dialiri daya secara internal oleh UPS (12V).
• Sirkuit EPO dianggap sebagai sirkuit Kelas 2, (UL, standar CSA) dan merupakan sirkuit SELV (standar IEC)

Port EPO

Terdapat pada bagian panel belakang

Konektor EPO

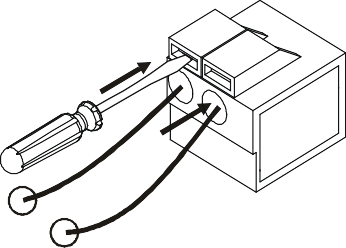

Kupaslah selubung dari salah satu kabel yang akan digunakan untuk menghubungkan EPO.
Sisipkan obeng ke dalam slot di atas terminal yang akan dipasangi kabel. Masukkan kabel yang
sudah dikupas ke terminal. Keluarkan obeng agar kabel terpasang pada terminal. Ulangi untuk
setiap terminal.

Jangan menghubungkan sirkuit apapun ke blok terminal EPO kecuali dapat dikonfirmasikan bahwa sirkuit tersebut termasuk switch / saklar.

Gunakan salah satu jenis kabel berikut untuk menghubungkan UPS ke saklar EPO.

• CL2: Kabel Kelas 2 untuk penggunaan umum.
• CL2P: Kabel Plenum untuk penggunaan di pipa udara, struktur yang terisi udara, dan tempat lain yang digunakan untuk kondisi lingkungan udara.
• CL2R: Kabel pada pipa vertical (Riser) untuk penggunaan secara vertical di silinder gerak dari lantai ke lantai.
• CLEX: Kabel dengan penggunaan terbatas yang digunakan di perumahan atau arena balapan.
• Untuk pemasangan di Kanada: Gunakan hanya kabel yang disetujui CSA, tipe ELC (kabel kendali tegangan ekstra-rendah).
• Untuk pemasangan di negara-negara lain: Gunakan kabel standar tegangan-rendah yang sesuai dengan peraturan nasional dan lokal.

Perawatan / Maintenance

Mengganti modul baterai (Hot swappable)

Beberapa brand UPS memiliki modul baterai yang mudah diganti, dapat diganti saat UPS menyala. Prosedur penggantiannya aman, terisolasi dari bahaya listrik. Anda bisa membiarkan UPS dan perlengkapan yang terhubung tetap hidup selama prosedur penggantian.

Setelah baterai dilepaskan maka peralatan yang terhubung tidak lagi terlindungi dari hilangnya daya.

Terimakasih telah membaca postingan ini, semoga dapat menambah ilmu pengetahuan kita. Tolong bantu saya dengan membagikan postingan ini. Terimakasih 🙂
