Pengertian Phase Rotation Tester

Daftar Isi

  • Pengertian Apa Itu Phase Rotation Tester?
  • Mengapa Phase Rotation Tester Sangat Penting Untuk Dimiliki?
  • Rekomendasi Produk Phase Rotation Tester
    • 1. Kyoritsu 8035 Non-Contact Phase Indicator
    • 2. Kyoritsu 8031F Phase Rotation Tester with Fuse Test Lead

Pengertian Apa Itu Phase Rotation Tester?

Alat Ukur Urutan Fasa atau Phase Sequence adalah alat bantu yang dipergunakan untuk menentukan urutan terminal fasa R, S dan T dari jaringan arus putar atau arus gaya. Alat Ukur Urutan Fasa diperlukan untuk mengetahui urutan fasa pada saat akan menghubungkan motor arus putar, sehingga arah putar motordapat diketahui. Motor yang terhubung secara keliru akan dapat berakibat merusak bagian mekanik yang digerakkan.

Alat ukur Urutan Fasa dapat menentukan urutan fasa, jika ada dua fasa saling tertukar, artinya urutan fasa tidak cocok (misalnya R, S dan T terhubung kepada S, R dan T) maka motor berputar ke arah sebaliknya. Alat ukur urutan fasa dinyatakan dengan LED yang menyala. Selain dapat mengetahui arah medan putar ketiga fasanya juga ketidakadaan tegangan fasa dapat diukur oleh alat ukur ini.

Mengapa Phase Rotation Tester Sangat Penting Untuk Dimiliki?

Pekerja di bidang teknisi listrik mutlak memerlukannya guna kebutuhan proses instalasi dan perawatan mesin. Hanya pihak tertentu saja yang mengerti perihal jenis dan cara penggunaannya. Memang tidak semua orang bisa mengoperasikannya karena butuh keterampilan yang mumpuni. Kesalahan prosedur kerja dapat membahayakan keselamatan pengguna.

Kesalahan untai fasa dapat terjadi saat pemasangan suatu instalasi listrik baru, jaringan listrik baru atau saat proses perbaikan Instalasi listrik dan jaringan listrik. Kesalahan untaian fasa dapat mempengaruhi proses kerja dari mesin dan juga dapat mengancam keselamatan bagi operator yang mengoperasikan mesin tersebut. Pada instalasi dari motor-motor listrik tiga fasa telah terpasang pengaman motor namun pengaman yang terpasang tersebut berfungsi untuk pengaman beban lebih dan pengaman hubung singkat yaitu over load sedangkan pengaman kesalahan untaian fasa belum terpasang bila suatu motor listrik tiga fasa mengalami kesalahan untaian fasa maka motor tersebut akan mengalami perubahan arah putaran rotornya dari arah yang sebenarnya (searah jarum jam) menjadi arah kebalikannya (berlawanan arah jarum jam), apabila hal ini terjadi pada industri yang menggunakan motor listrik tiga fasa sebagai penggerak mesin-mesin industri seperti industri pemintalan benang, ban berjalan dan Escalator pada pusat perbelanjaan akan menimbulkan masalah yang serius, sehingga hal ini tidak bisa dianggap sebagai suatu hal yang biasa namun perlu diperhatikan dan mendapat penanganan yang serius sebelum menimbulkan permasalahan dan kerugian yang lebih besar

Rekomendasi Produk Phase Rotation Tester

Terdapat beragam tipe yang disesuaikan dengan kecocokan masing-masing pengguna. Harga produk tergantung pada spesifikasi mesin dan kondisinya. Tips memilih Phase Rotation Meter yang tepat ialah untuk mempelajari beberapa jenis berdasarkan tipe yang tersedia. Berikut ini dua contoh tipe yang bisa Anda jadikan referensi ketika memilih alat penguji listrik.

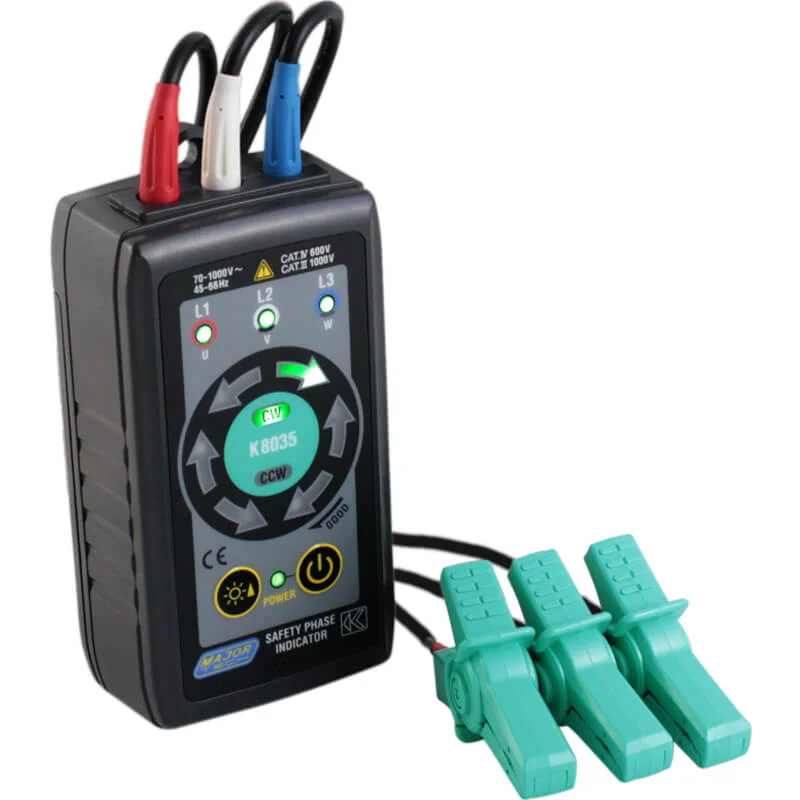

1. Kyoritsu 8035 Non-Contact Phase Indicator

Phase Rotation Meter tipe ini menyuguhkan fitur teranyar yang menjamin keamanan pengguna pada saat proses pengetesan. Desainnya dibuat sedemikian rupa sehingga tidak terjadi kontak secara langsung antara kawat listrik dengan probe. Penjepit buaya sudah terisolasi dengan sempurna, kapasitasnya hingga pada kabel listrik yang memiliki diameter 2.4 ~ 30mm. Lampu LED yang berputar, bersuara audibel dan menyala menunjukkan adanya rotasi fasa. Kelebihannya yaitu:

  • Lampu menyala sangat terang, meski pun berada di bawah matahari langsung.
  • Alat yang hendak diuji bisa diletakkan ke panel berbahan logam atau besi dengan cara ditempel.
  • Terdapat magnet di bagian belakang sehingga alat dapat menempel.
  • Rentang pengukuran instalasi 3 fasa relatif lebar, dimulai dari 70V sampai 1000V AC.

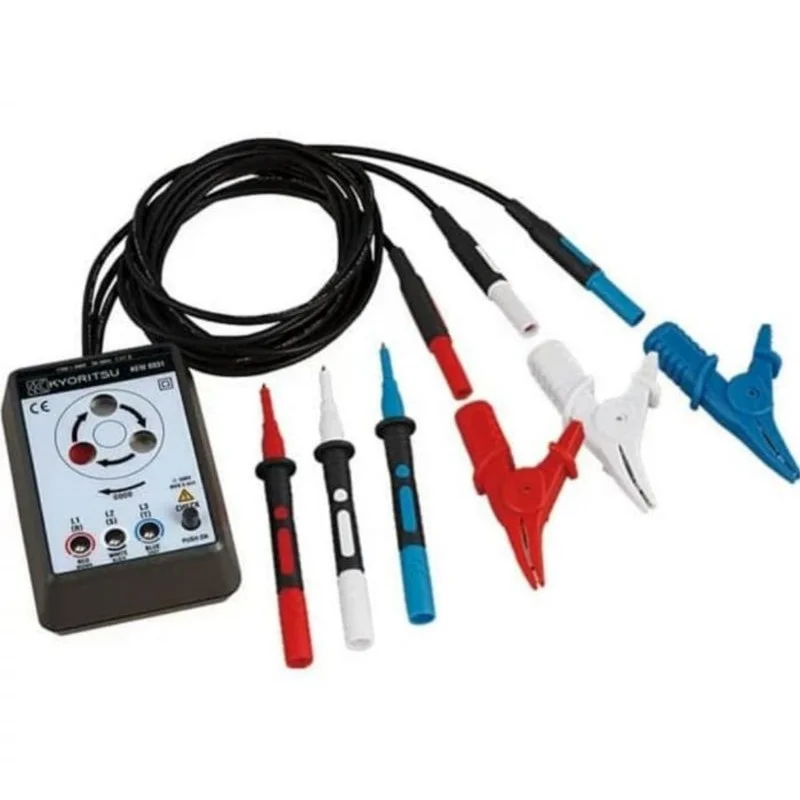

2. Kyoritsu 8031F Phase Rotation Tester with Fuse Test Lead

Desain tipe Phase Rotation Meter jenis ini hampir sama dengan sebelumnya, yaitu keberadaan nyala lampu sebagai petunjuk fasa terbuka. Pengujian sumber listrik guna 3 fasa memiliki rentang 110V hingga 600V. Kelebihan Phase Rotation Meter jenis ini ialah:

  • Bebas dari pengaruh kotoran karena penerapan sistem segel anti debu.
  • Performa kerja alat penguji akan semakin akurat sebab sudah terbebas dari gangguan luar.
  • Bentuk fisiknya sangat praktis sehingga mudah dibawa, ukurannya kecil dan ringan. Keunggulan lainnya yaitu sistem operasi dan kinerja dijamin maksimal walaupun desainnya sederhana.

Penjelasan dari dua tipe di atas bisa Anda pelajari secara mendalam agar nantinya Phase Rotation Meter yang dipilih tepat. Sesuaikan jenis Phase Rotation Meter dengan alat yang akan dicek. Tinggi rendahnya harga bergantung pada spesifikasi produk. Semakin detail informasi dan berkecepatan tinggi dalam menganalisa fasa listrik, maka harganya pun akan semakin meningkat.

Kata kunci : tiga fasa, alat ukur, urutan fasa, putaran fasa, fasa meter, fasa tester.

Terimakasih telah membaca postingan ini, semoga dapat menambah ilmu pengetahuan kita. Tolong bantu saya dengan membagikan postingan ini. Terimakasih 🙂
