Membuat power supply digital menggunakan arduino

Dalam hal ini, layar TFT membuat semuanya menjadi sangat lambat sehingga saya harus menggunakan jenis layar lain. Dalam hal ini kami menggunakan LCD sederhana untuk mencetak nilainya. Sirkuitnya sederhana. Kami menurunkan tegangan dari 230V menjadi sekitar 26V AC, kemudian kami searahkan dengan dioda full bridge, kemudian kami menggunakan konverter buck untuk memvariasikan output secara digital.

Daftar Isi

  • BAGIAN 1 – Skema
    • List komponen yang kita butuhkan:
  • BAGIAN 2 – PCB
  • BAGIAN 3 – Turunkan tegangan dan Penyearah
  • BAGIAN 4 – Sirkuit konverter buck
  • BAGIAN 5 – Semua terhubung
  • BAGIAN 6 – Kode
  • BAGIAN 7 – Kesing

BAGIAN 1 – Skema

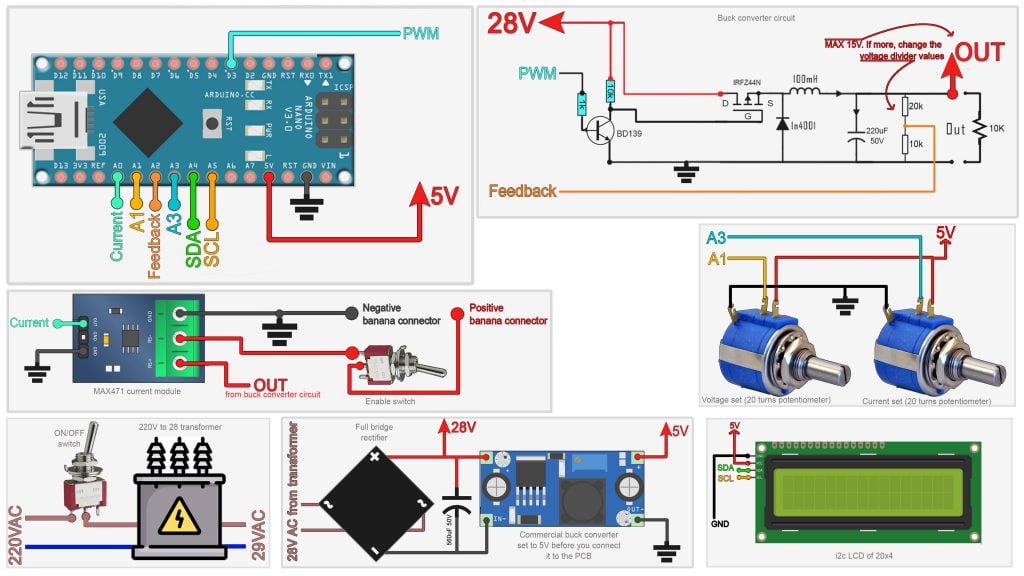

Komponen yang Anda butuhkan adalah Arduino, modul ADS1115 ADC, layar OLED, modul arus ACS712, pengisi daya berbasis TP4056, dan beberapa komponen lainnya. Setelah Anda membuat koneksi, Anda dapat mengunduh kode dan mengunggahnya ke Arduino dan mengujinya.

List komponen yang kita butuhkan:

  • 1 x Arduino NANO/UNO: Link Toko
  • 1 x MAX471 sensor: Link Toko
  • 1 x Buck/boost converter: Link Toko
  • 1 x i2c 20×4 LCD screen: Link Toko
  • 2 x 10 turn potentiometer: Link Toko
  • 2 x toggle switch: Link Toko
  • 1 x 220V – 26V transformer: Link Toko
  • 1 x full bridge rectifier: Link Toko
  • 1 x BD139 NPN: Link Toko
  • 1 x IRFZ44N n-Mosfet: Link Toko
  • 1 x 1N4001 diode: Link Toko
  • 1 x 100uH coil: Link Toko
  • 1 x 220uF capacitor: Link Toko
  • 1 x 220uF capacitor: Link Toko
  • 1 x banana terminal pair: Link Toko
  • 2 x 22mm bearing: Link Toko
  • 2 x 3D printed knob suport: Link Toko
  • RESISTORS: 1x1K, 3x10K, 1x20K: Link Toko
  • wire, solder, soldering-iron, 3D case, etc

BAGIAN 2 – PCB

Kita mulai dengan transformator (travo) yang terhubung ke dioda penyearah. Setelah kami memiliki 28V DC, kami menghubungkannya ke konverter buck 5V tetapi juga ke input dari rangkaian konverter buck. Konverter 5V akan memasok bagian digital, Arduino dan LCD. Sebelum Anda menambahkan Arduino, pastikan Anda mengatur modul buck converter tepat 5V dan merekatkan potensiometer sehingga akan selalu berada pada tegangan itu. Untuk mengontrol jumlah arus, kami menggunakan sensor MAX 471 pada output. Untuk mengontrol tegangan, kami menggunakan pembagi tegangan dan membacanya dengan salah satu input analog Arduino. Rangkaian buck converter akan mengubah nilai output sesuai dengan nilai yang ditetapkan pada layar. Kami menghubungkan LCD dan potensiometer menggunakan kabel nanti.

BAGIAN 3 – Turunkan tegangan dan Penyearah

Kita mulai dengan mengurangi tegangan. Di sini, di Indonesia, tegangan utama adalah 230V. Kami menggunakan transformator untuk menurunkan tegangan itu ke 26V. Tapi ini masih tegangan AC dan kita perlu DC. Untuk itu, kita membutuhkan FULL BRIDGE RECTIFIER dan kita hanya mendapatkan sisi positif dari sinyal AC. Tetapi, jika kita menempatkan kapasitor besar pada output, kita dapat menghaluskan puncak-puncak itu dan mendapatkan tegangan DC yang stabil.

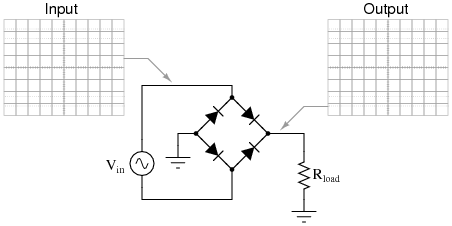

Di atas Anda dapat melihat bagaimana sinyal diperbaiki. Tapi sinyalnya masih AC tapi hanya dengan sisi positifnya saja. Itu sebabnya kami menambahkan kapasitor pada output dan mendapatkan DC yang stabil. Di bawah ini Anda dapat melihat Transformer saya, penyearah dan kapasitor besar. Pastikan tegangan kapasitor cukup besar. Dalam kasus saya ini adalah kapasitor 50V dan keluaran trasnsformer adalah 26V-28V.

BAGIAN 4 – Sirkuit konverter buck

Ok, sekarang kita memiliki suplai DC 28V utama dan modul konverter buck kecil memberi kita 5V untuk Arduino dan layar LCD. Sekarang kita perlu memvariasikan tegangan output. Kami melakukannya dengan rangkaian konverter buck lain, tetapi yang ini dikendalikan oleh Arduino dengan sinyal PWM. Lihat tutorial saya tentang konverter uang di sini di video ini.

Seperti yang Anda lihat pada skema, pada output dari rangkaian konverter buck, ada pembagi tegangan. Itu akan menurunkan nilai dari maksimum 15V dalam hal ini, menjadi di bawah 5V sehingga input analog Arduino bisa membacanya. Itu adalah umpan balik kami untuk tegangan.

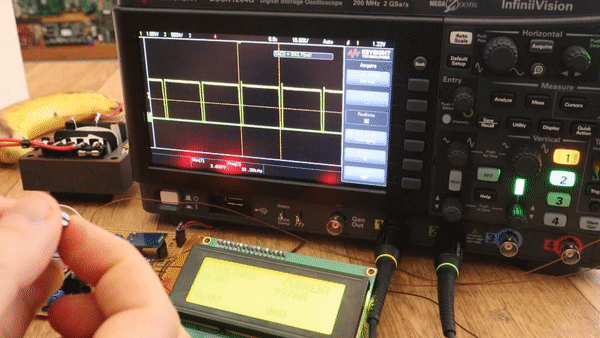

Pada saat yang sama kami memiliki sensor arus di output dan itu adalah umpan balik kami untuk nilai saat ini. Dengan dua umpan balik ini kita dapat membuat kode PID dan mengontrol sinyal PWM yang diterapkan ke MOSFET dari rangkaian konverter buck dan dengan itu, mengontrol tegangan output. Kami menetapkan nilai pada layar untuk tegangan dan arus. Jika output lebih tinggi, kami mengubah sinyal PWM hingga tegangannya sama dan kami melakukan hal yang sama untuk arus.

BAGIAN 5 – Semua terhubung

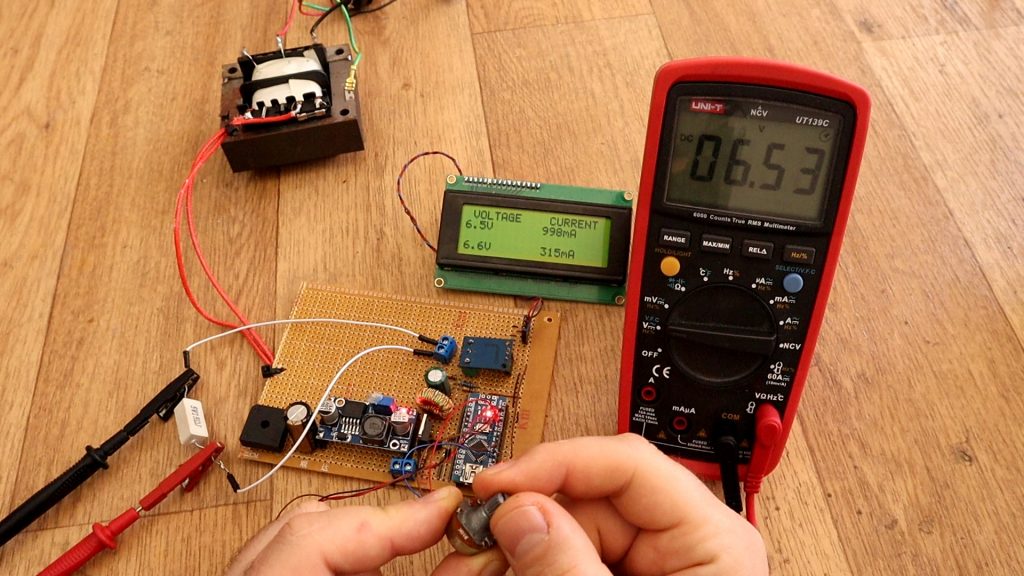

Ok, akhirnya kita sambungkan semuanya ke PCB, LCD, potensiometer dan kita tambahkan beban pada output. Selanjutnya, saya uplaod kode yang akan Anda temukan di bawah pada bagian selanjutnya. Saya sekarang menguji output dengan multimeter untuk melihat apakah saya mendapatkan nilai yang sama untuk tegangan dan arus.

BAGIAN 6 – Kode

Sekarang kita memiliki semuanya terhubung. Sebelum Anda menambahkan Arduino, pastikan Anda mengatur modul buck converter tepat 5V dan merekatkan potensiometer sehingga akan selalu berada pada tegangan itu. Sekarang buka di bawah dan unduh kodenya. Pastikan Anda juga mendownload dan menginstal liquid cristal lybrary dan menginstalnya ke Arduino IDE Anda. Kompilasi dan unggah. Baca semua komentar dalam kode untuk mengetahui cara menyesuaikan nilai.

Download full code: Di sini
Download i2c LCD library: Di sini

BAGIAN 7 – Kesing

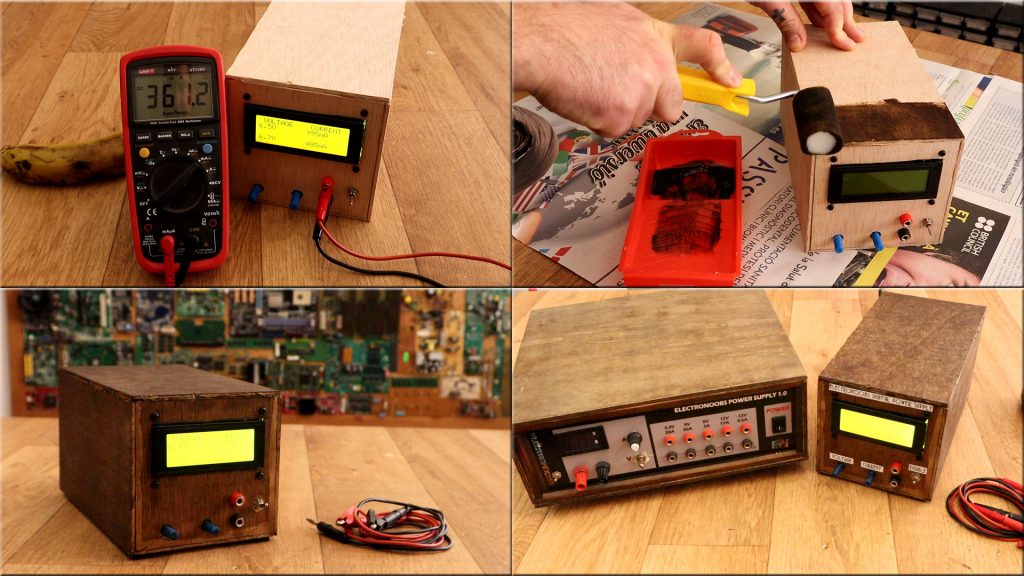

Pertama-tama saya menginginkan kasing 3D yang omong-omong, Anda dapat mengunduh dari bawah. Tapi waktu pencetakan sangat lama. Jadi, saya memutuskan untuk membuatnya dari kayu lapis seperti pada proyek catu daya tampilan vintage saya sebelumnya. Saya telah melakukan pengukuran dan merekatkan bagian-bagiannya dengan lem putih. Kemudian saya membuat lubang untuk LCD, input utama, swithces dan konektor bannana.

Download case 3D files: Di sini

Anda melihat kenop plastik biru pada foto di atas? Saya ingin 10 putaran potensiometer tetapi saya hanya memiliki potensiometer format kecil itu. Jadi, saya mencetak beberapa suport dan beberapa kenop plastik dan membuat potensiometer 10 putaran besar saya sendiri seperti yang Anda lihat pada gambar di bawah. Jadi, unduh dari bawah file STL untuk tombol dan cetak dengan bahan PLA dan isi 20%.

Download knob STL files: Di sini

Akhirnya, setelah saya memasukkan semuanya ke dalam dan merekatkan kasingnya, saya menggunakan pernis gelap dan mengecat kasingnya. Sekarang memiliki tampilan yang lebih baik dan lebih vintage. Coba beli layar kuning karena jika Anda memiliki layar biru, itu tidak akan terlihat terlalu vintage. Dan itu saja. Anda memiliki semua yang Anda butuhkan untuk membangun ini di tutorial ini. Kasus, skema, kode dan daftar bagian.
