Pengertian Inverter beserta fungsi-fungsinya
Spesialis Elektronik
Spesialis Elektronik
Kamis, 02 Juli 2020 / Published in Pengetahuan

Pengertian Inverter beserta fungsi-fungsinya

Daftar Isi

  • A. Pengertian Inverter
  • B. Fungsi Inverter
  • C. Jenis-Jenis Inverter
    • 1. Solar Inverter
    • 2. UPS (Interruptible Power Supply)
    • 3. Variable Speed Drive
    • 4. Portable / Car Inverter
  • D. Jenis Inverter Berdasarkan Gelombang
    • 1. Square Sine Wave Inverter
    • 2. Modified Sine Wave Inverter
    • 3. Pure Sine Wave Inverter
  • E. Rangkaian inverter
  • F. Skema inverter
  • G. Cara Membuat Inverter
  • H. Cara Kerja Inverter
    • 1. Pada Mofset
    • 2. Trafo
    • 3. Dioda

A. Pengertian Inverter

Bagi orang awam, pastinya akan bertanya-tanya apa itu inverter?

advertisement

inverter adalah suatu alat atau rangkaian elektronika yang bisa mengubah arus listrik searah (DC) ke arus bolak-balik (AC).

Untuk dapat merubah arus tersebut, dibutuhkan tegangan dan frekuensi yang sesuai dengan perancangan rangkaiannya. Dengan kata lain sumber input yang dibutuhkan inverter adalah arus DC, dan kita dapat melihat hasilnya pada baterai dan aki.

Dengan adanya inverter, kita juga dapat menggunakan peralatan rumah tangga seperti mesin cuci, kulkas, televisi dan lain-lain. Karena pada umumnya peralatan tersebut menggunakan arus listrik AC.

B. Fungsi Inverter

Seperti yang telah kita ketahui, fungsi dari inverter adalah merubah arus listrik searah (DC) ke arus bolak-balik (AC). Inverter juga mampu mengubah arus listrik sebaliknya dengan efektivitas yang sama.

Selain itu, inverter juga berfungsi untuk mengatur dan menstabilkan tegangan dari output listrik yang dihasilkan. Pada rangkaian inverter kita bisa melakukan berbagai macam kebutuhan untuk mengatur kestabilan, seperti pengaturan frekuensi, torsi, ampere dan lain-lain.

C. Jenis-Jenis Inverter

Setelah memahami pengertian dan fungsi dari inverter, ada baiknya kita untuk lebih dalam lagi mengenali inverter. Adapun jenis-jenis inverter yang banyak dipasaran Indonesia adalah sebagai berikut:

1. Solar Inverter

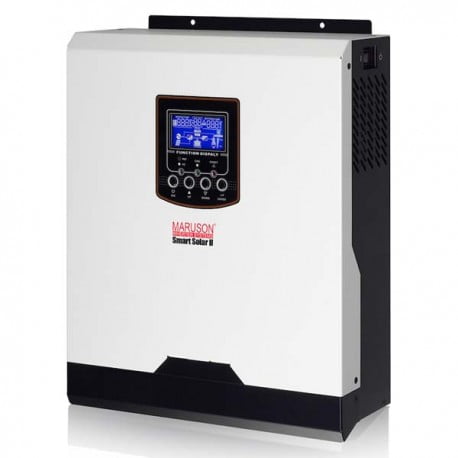

Solar Inverter
Solar Inverter

Umumnya solar inverter digunakan untuk mengubah tegangan DC dari solar panel maupun aki menjadi arus listrik AC. Saat ini, Solar inverter dilengkapi dengan battery charger yang bisa digunakan untuk menambah daya baterai.

advertisement

2. UPS (Interruptible Power Supply)

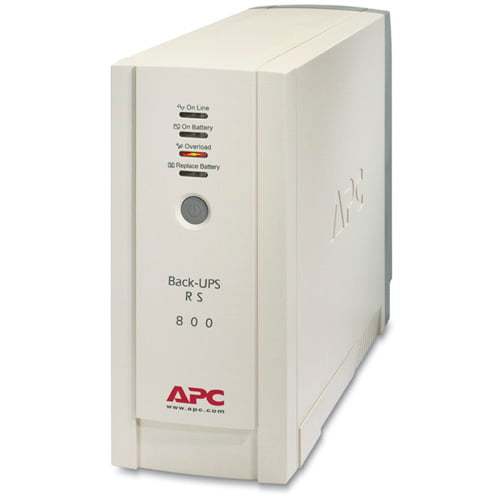

UPS (Unintrruptible Power Supply)
UPS (Unintrruptible Power Supply)

UPS merupakan gabungan dari inverter dan rectifier. Seperti yang kita ketahui bahwa inverter berfungsi merubah arus DC menjadi AC, sedangkan rectifier sebaliknya.

Rectifier berarti berguna untuk mengisi tegangan listrik kebaterai sedangkan inverter mengembalikannya ke arus PLN. Sedangkan stabilizer berguna untuk menstabilkan tegangan pada reftifier yang membuat baterai dapat terisi di tegangan yang optimal.

3. Variable Speed Drive

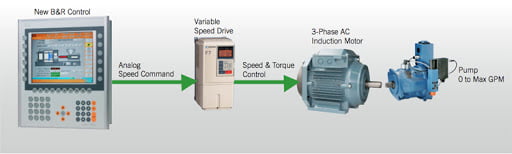

Variable Speed Drive
Variable Speed Drive

VSD (Variable Speed Drive) merupakan gabungan dari inverter dan rectifier juga. Namun, pada VSD tidak dilengkapi baterai seperti UPS. Tujuan menkonversi tegangan listriknya ialah untuk melakukan digitizing.

Nantinya tegangan DC dapat disesuaikan frekuensinya lalu akan dikonversikan kembali menjadi tegangan AC. Biasanya fungsi ini digunakan pada perangkat listrik yang memiliki jenis induksi seperti motor listrik dll.

4. Portable / Car Inverter

Portable Car Inverter
Portable Car Inverter

Sekarang ini pada mobil kita dapat mengisi daya baterai Laptop dan sebagainya berkat tegangan arus AC didalamnya. Umumnya pada car inverter ini memiliki daya yang kecil dan tidak lebih dari 200W.

Karena sumber dayanya diambil dari aki mobil, mengingat aki tersebut juga digunakan untuk mengoperasikan kendaraan tersebut. Tentunya arus listrik yang dihasilkan akan terbagi-bagi.

D. Jenis Inverter Berdasarkan Gelombang

Nah, jenis inverter juga umumnya dibagi 3. Tapi ini secara teknis, yakni jenis gelombang yang dapat dihasilkan. Yaitu:

1. Square Sine Wave Inverter

bentuk sinyal inverter square wave
bentuk sinyal inverter square wave

Jenis sinyal yang berbentuk kotak, sesuaia dengan namanya. Sinyal ini tidak cocok dengan beban coil, seperti kulkas, atau trafo jenis tertentu, karena justru dapat merusak peralatannya. Inverter ini sering disebut sebagai push-pull inverter.

advertisement

Pada jenis ini sinyal yang dihasilkan inverter memiliki bentuk output sinyal kotak sesuai namanya dan sangat tidak cocok digunakan untuk beban dengan coil misalnya kulkas, atau trafo tertentu karena bisa merusak peralatan tersebut. Inverter jenis ini sering juga disebut push-pull inverter

2. Modified Sine Wave Inverter

bentuk sinyal inverter modified sine wave
bentuk sinyal inverter modified sine wave

Inverter ini merupakan hasil modifikasi dari square sine wave inverter. Inverter ini dapat dipakai pada beban kumparan, namun hasi yang didapat akan menjadi tidak optimal, dan pemborosan daya juga menjadi lebih tinggi. Inverter ini tidak disarankan untuk jenis-jenis peralatan yang sensitif. Misalnya pada home theater atau jenis-jenis peralatan audio.

3. Pure Sine Wave Inverter

bentuk sinyal inverter sine wave
bentuk sinyal inverter sine wave

Tipe inverter dengan output yang dapat dikatakan berbentuk paling baik. Dikarenakan inverter ini dapat optimal untuk dipakai di semua peralatan. Dengan catatan, harga inverter ini lumayan mahal.

E. Rangkaian inverter

Rangkaian inverter berfungsi untuk dapat mengalirkan arus listrik ke semua rangkaiannya dalam masa yang berbeda. pada rangkaian ini, inverter dapat menghasilkan suatu konversi dari arus listrik DC ke AC begitupun sebaliknya.

Rangkaian inverter DC 12V To AC 220V
Rangkaian inverter DC 12V To AC 220V

Rangkaian ini menggunakan skema inverter gelombang kotak, dan sangat sederhana tentunya akan memudahkan kita untuk mempelajarinya. Intinya, berarti dengan adanya rangkaian maka kita dapat memanfaatkan fungsi-fungsi inverter didalamnya.

F. Skema inverter

Skema inverter berguna sebagai dasar untuk merangkai sebuah inverter supaya fungsi didalamnya bisa digunakan. Supaya paham, kita harus mengenali 3 macam skema inverter berikut ini :

  1. Skema inverter gelombang kotak
  2. Skema inverter gelombang sinus
  3. Skema inverter gelombang modified sinus

Saat ini jenis skema inverter yang paling banyak digunakan adalah gelombang sinus dan modified sinus. Karena pada kedua gelombang tersebut pemakaian listrik yang dihasilkan menjadi lebih hemat dibandingkan gelombang kotak.

Selain itu, pada gelombang kotak juga memiliki output yang kurang baik. Misalkan arus listrik pada kipas angin yang menggunakan skema inverter gelombang kotak maka output atau suaranya akan kasar. Namun, keadaanya berbalik jika kita memilih gelombang sinus.

advertisement

G. Cara Membuat Inverter

Tidak ada salahnya jika ingin membuat sebuah inverter. Sekarang kita akan mencoba membuat inverter sederhana dari 12 volt menjadi 220 volt.

Sebelum membuatnya, pastikan kita telah menyediakan alat dan komponen untuk merangkainya nanti. Berikut ini adalah beberapa komponen dan alat untuk membuat inverter sederhana:

  • 1 buah baterai
  • 1 buah trafo CT
  • 2 buah transistor
  • 2 buah resistor
  • 1 buah lampu neon 5 watt dan
  • Kabel secukupnya

Pada pembuatan inverter ini, kita akan mencoba menghidupkan 1 buah lampu neon 5 watt. Dengan menyediakan beberapa komponen diatas, mari kita coba menghidupkan sebuah lampu tersebut.

Berikut ini adalah proses perakitan inverter sederhana :

  • Untuk transistornya kita membutuhkan 2 buah dengan tipe TIP31C jenis NPN atau TR 2N3055. Fungsi transistor disini berguna sebagai pemicu untuk menbangkitkan arus listrik AC pada trafo.
  • 2 buah resistor 15 Ohm sebagai driver transistor agar tetap dapat bekerja pada rangkaian inverternya.
  • Kabel sekucupnya digunakan sebagai penghantar sinyal atau arus listrik

Untuk skemanya rangkaiannya, kita dapat melihat pada gambar dibawah ini.

Sangat perlu diperhatikan saat melakukan perangkaian untuk selalu teliti dan melihat jalur dari komponennya. Karena jika kita salah menyambungkan atau menyusun komponen secara benar, maka inverter bisa gagal berfungsi.

H. Cara Kerja Inverter

Untuk cara kerja inverter sama seperti pada fungsinya, yaitu mengubah input arus listrik DC menjadi AC. Agar dapat memperdalam lagi tentang cara kerja inverter, bisa kita simak pembahasan berikut ini :

1. Pada Mofset

Mofset disini berperan sebagai komponen merubah arus listrik dimana awalnya DC menjadi AC. Ketika sumber daya listrik telah masuk ke fuse / skring selanjutnya akan dialirkan ke mofset dengan tegangan rendah yang berurut. Setelah itu mofset akan merubah alirannya menjadi AC dan dialirkan ke Trafo untuk menurunkan tegangan listriknya.

advertisement

2. Trafo

Trafo berfungsi untuk menurunkan tegangan listrik bertipe AC yang dialirkan oleh Mofset. Untuk trafo ini, setelah fungsinya dijalankan dan mengeluarkan arus AC maka ia akan mengalirkannya ke Dioda.

3. Dioda

Dioda berfungsi untuk menyerahkan kembali arus listrik AC dan akan diteruskan ke kapasitor. Nantinya, kapasitor sendiri yang akan mendukung ketika ada daya kejut dan ia akan men-supplynya

Arus listrik dari kapasitor ini juga akan diterima ke mofset tegangan tinggi untuk berubah kembali arus AC. Arus listrik AC ini yang dikontrol oleh drive atau sebuah regulator gelombang.

Setelah arusnya melewati semua komponennya, maka akan keluar dayanya sesuai dengan jenis inverter yang kita gunakan.

Tagged under: Elektronika, Inverter

What you can read next

Jenis Jenis Baterai UPS
Jenis Jenis Baterai UPS
Pengertian Phase Rotation Tester
Pengertian dan Cara Menggunakan Tang Ampere

advertisement

Spesialis Elektronik

Tentang Spesialis Elektronik

Spesialis Elektronik telah berpengalaman dalam menangani Penjualan, Service, Installasi dan Maintenance UPS, Printer dan Komputer.

Lihat Profil Spesialis Elektronik

MENCARI SESUATU?

KATEGORI

  • DIY
  • Pengetahuan
  • Review
  • Tips dan Trik
  • Tutorial

POSTINGAN TERBARU

  • Sertifikasi Efisiensi Power Supply

    Sertifikasi Efisiensi Power Supply

  • Rekomendasi Megger Tester Terbaik 3

    Rekomendasi Megger Tester Terbaik

  • Mode Tower dan Rack Mount UPS

    Tower dan Rack Mount UPS

  • Sistem Paralel Pada UPS

    Sistem Paralel Pada UPS

  • Sistem Redundant pada UPS

    Sistem Redundant pada UPS

  • Pengertian Baterai External UPS

    Pengertian Baterai External UPS

  • Menambah Jumlah Baterai UPS

    Menambah Jumlah Baterai UPS

  • Rekomendasi Merk Baterai UPS

    Rekomendasi Merk Baterai UPS

  • Pengertian Battery Management System

    Pengertian Battery Management System

  • Jenis Jenis Baterai UPS

    Jenis Jenis Baterai UPS

Advertisement

advertisement

Tag

APC Arduino Baaterai Battery Battery External Coding CSS Elektronika EPO FM200 Ganti Baterai UPS HTML ICA IGBT Instalasi Inverter IP Address Komponen Komputer Listrik Megger Modifikasi Mosfet Multitester Networking NMC Orion Plugin Power Supply Printer Prolink Service UPS Tools Tutorial UPS Wordpress WS2012B WS2812B

Advertisement

KONTAK KAMI

Telp / WA :
1. 0877-4820-0229 (WA)
2. Chat Dengan Kami

Email : [email protected]

WORKSHOP 1

Ruko Kepa raya No. 2W, Jalan Raya Kepa, RT.8/RW.8, Duri Kepa, Kec. Kb. Jeruk, Kota Jakarta Barat, 11510

Buka di Google Maps

WORKSHOP 2

Gg. Sarmili Blok Sarmili 1 No.18, RT.2/RW.7, Kby. Lama Utara, Kec. Kby. Lama, Kota Jakarta Selatan, 12240

Buka di Google Maps

© All rights reserved. Spesialis Elektronik.

TOP
Kelola Persetujuan Cookie
Untuk memberikan pengalaman terbaik, kami menggunakan teknologi seperti cookie untuk menyimpan dan/atau mengakses informasi perangkat. Menyetujui teknologi ini akan memungkinkan kami memproses data seperti perilaku penelusuran atau ID unik di situs ini. Tidak menyetujui atau menarik persetujuan, dapat berdampak buruk pada fitur dan fungsi tertentu.
Fungsional Always active
Penyimpanan atau akses teknis sangat diperlukan untuk tujuan yang sah untuk memungkinkan penggunaan layanan tertentu yang secara eksplisit diminta oleh pelanggan atau pengguna, atau hanya untuk tujuan melakukan transmisi komunikasi melalui jaringan komunikasi elektronik.
Preferences
The technical storage or access is necessary for the legitimate purpose of storing preferences that are not requested by the subscriber or user.
Statistik
The technical storage or access that is used exclusively for statistical purposes. Penyimpanan atau akses teknis yang digunakan secara eksklusif untuk tujuan statistik anonim. Tanpa panggilan pengadilan, kepatuhan sukarela dari Penyedia Layanan Internet Anda, atau catatan tambahan dari pihak ketiga, informasi yang disimpan atau diambil untuk tujuan ini saja biasanya tidak dapat digunakan untuk mengidentifikasi Anda.
Pemasaran
Penyimpanan atau akses teknis diperlukan untuk membuat profil pengguna untuk mengirim iklan, atau untuk melacak pengguna di situs web atau di beberapa situs web untuk tujuan pemasaran serupa.
Manage options Manage services Manage {vendor_count} vendors Read more about these purposes
View preferences
{title} {title} {title}
